Хотя “цеплялок” не вижу. Как будто реально дно от цельного.
Ну все же рлс они смогли склепать .
Так что от них много можно ждать )
То есть, с той фотки - реально увеличенной ёмкости?
Ну на той фото , шва не видно , мб затенон .
А вот на рисунке некий шов разглядеть можно .
Какой-то стык всё равно есть.
Ну кстати да .вот тогда другой вопрос возникает . Можно ли было взять 2 магазина зб и с помощу сварки и какой то матери скрепить их , сохранив работо способность …
Мне почему-то кажется, что да. Штуковина технологичная и надёжная.
С баром такое делали. Тогда может и с ЗБ получиться могло.
2 лайка
Только в эту штуку, если не ошибаюсь, 40 не влазило. Только 30. Пружины не вывозили. Комбинация из двух одинаковых пружин не даёт х2 к вместимости. Двухкратное увеличение количества материала не даёт х2 к силе сопротивления. Такая спарка магазов от СВТ тоже не 20, а только 15 даёт. Закон квадрата куба. Сопромат, епт.
2 лайка
Ну у бара магазин изначально предназначен для подавания патронов вверх без помощи гравитации, а вот у зб может быть пружина не с той площадью нажатия, не той формы и слишком слабой
1 лайк
Сказал человек, который один раз в жизни по приколу загуглил - чё это вообще такое.
2 лайка
Замаскированные японские солдаты получают инструкции перед битвой при Импхале (1944 год). Солдат слева держит пулемёт Мадсена, который, скорее всего, был захвачен у KNIL.
Линия фронта Японии. Обратите внимание на SIG Ke7.
7 лайков

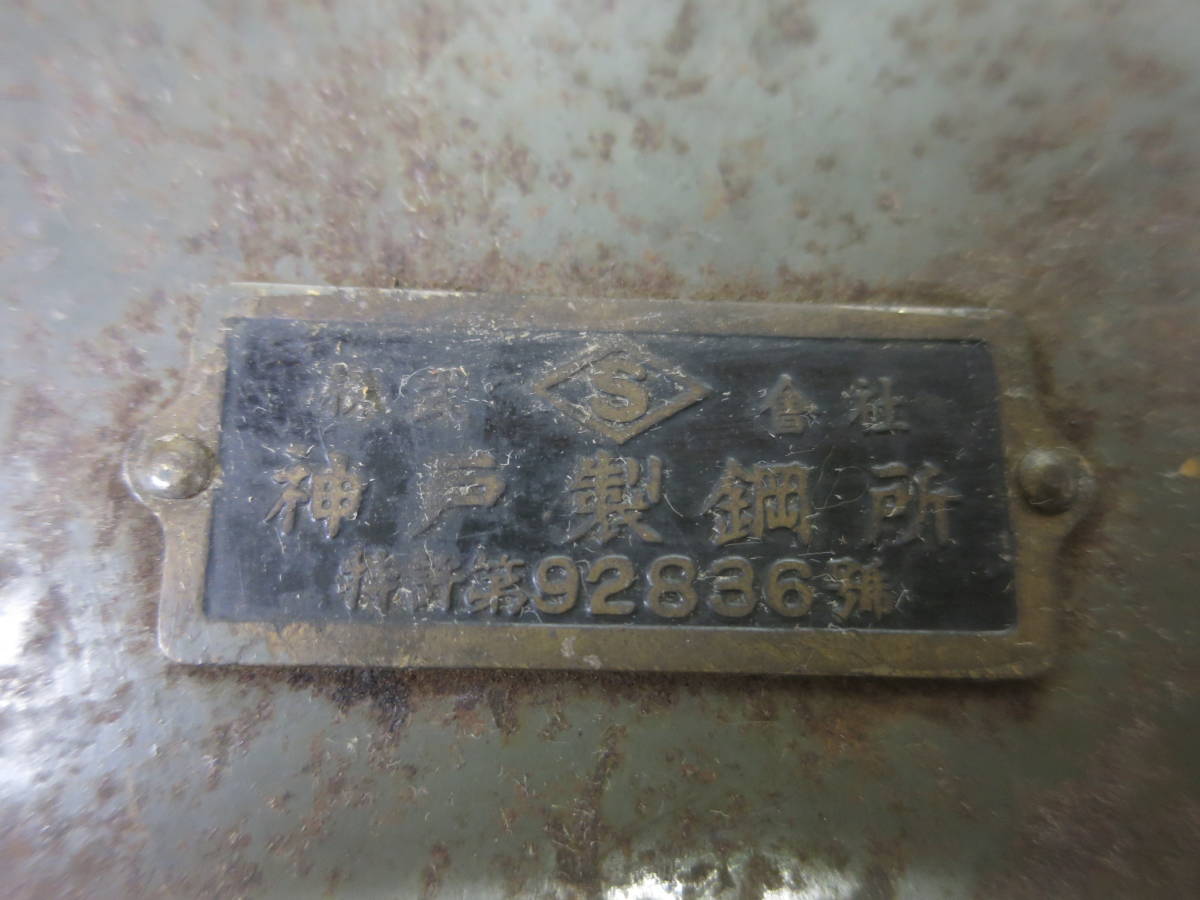

Перевод:
- 株式会社 (Кабусики-гайся) — Акционерное общество
- 神戶製鋼所 (Кобэ Сэйкосё) — Сталелитейный завод Кобэ (Kobe Steel, Ltd.)
- 特許第 92836 號 (Токкё дай 92836 го) — Патент № 92836
Патент удалось найти на j-platpat:
ЯПОНСКОЕ ПАТЕНТНОЕ ВЕДОМСТВО
ПАТЕНТ НА ИЗОБРЕТЕНИЕ № 92836
〔Публикация № 2068, 6-й год Сёва / 1931 год〕
I. БИБЛИОГРАФИЧЕСКИЕ ДАННЫЕ
| Классификация | Класс 42, Раздел 5: Пуленепробиваемые устройства |
|---|---|
| Название изобретения | Пуленепробиваемый нагрудник (防彈用胸當) |
| Дата подачи заявки | 25 апреля 1931 года (6-й год Сёва) |
| Дата публикации | 25 июня 1931 года (6-й год Сёва) |
| Дата выдачи патента | 17 сентября 1931 года (6-й год Сёва) |
| Изобретатели | 1. Тёин Сабуро (町永三郎) — г. Кобэ, район Мидоро, д. 273 2. Уэда Тиёдзо (上田千代藏) — г. Кобэ, район Ивая, д. 363 |
| Патентообладатель | Акционерное общество «Сталелитейный завод Кобэ» (株式會社 神戶製鋼所 / Kobe Steel, Ltd.) — г. Кобэ, Вакихама-тё, 1-тёме, д. 31 |
| Патентный поверенный | Асамура и ещё 1 человек (辨理士 淺村外一名) |
II. ОПИСАНИЕ ИЗОБРЕТЕНИЯ
- Сущность и назначение изобретения

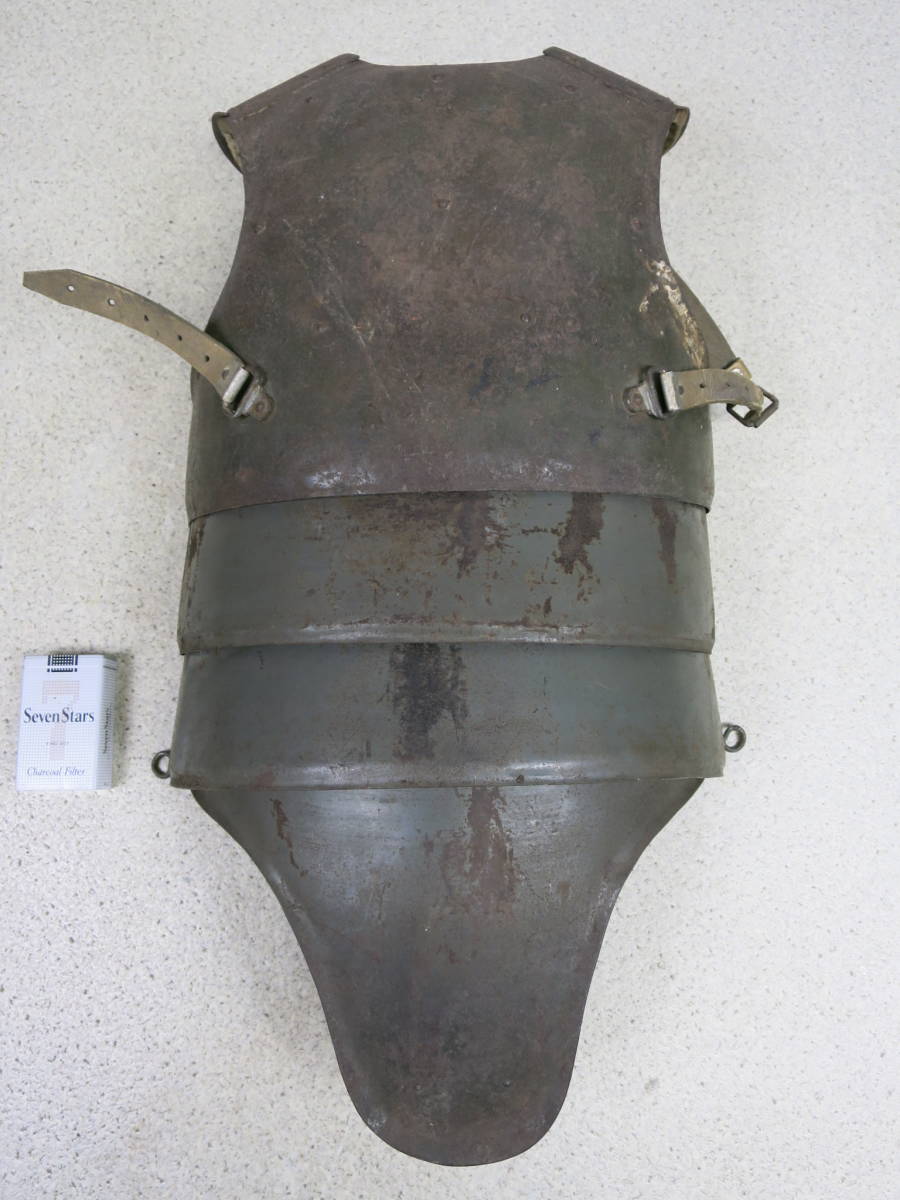

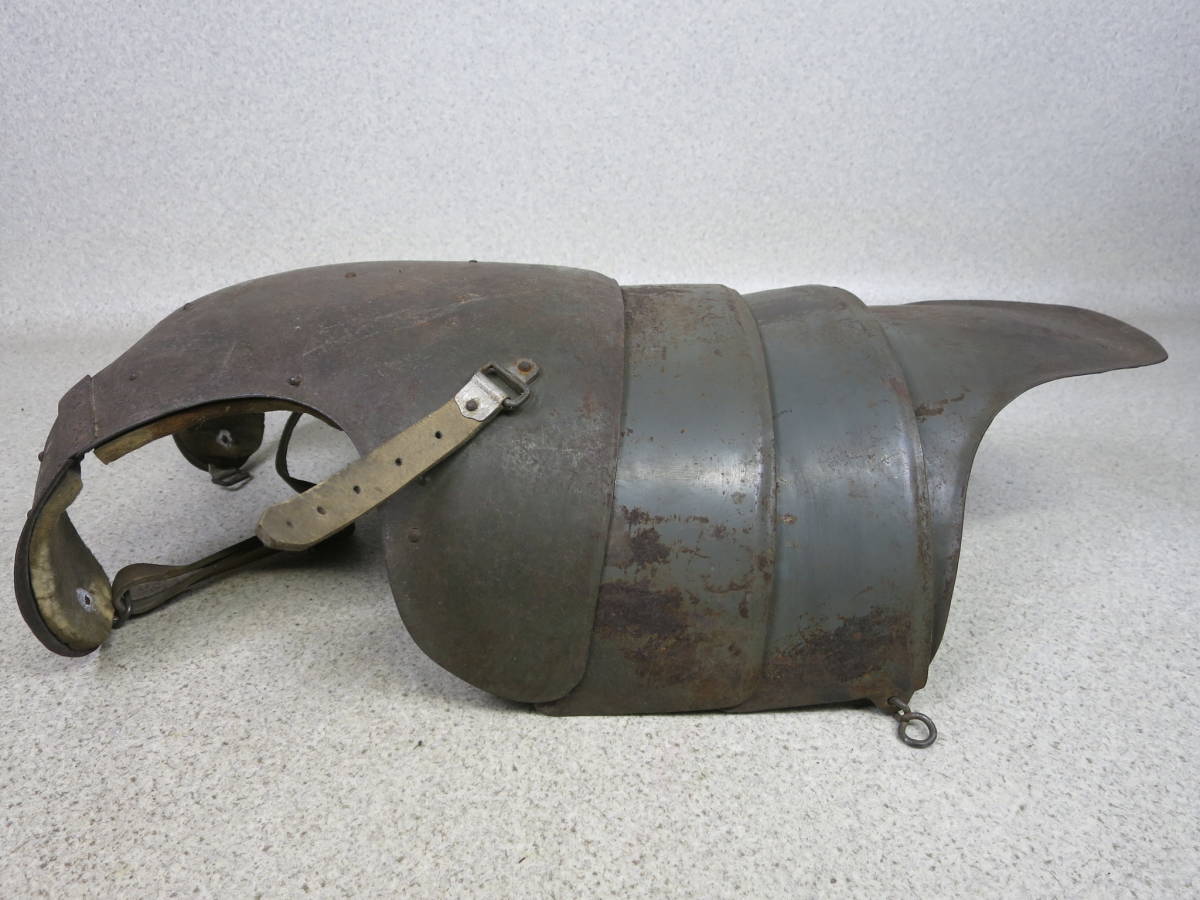

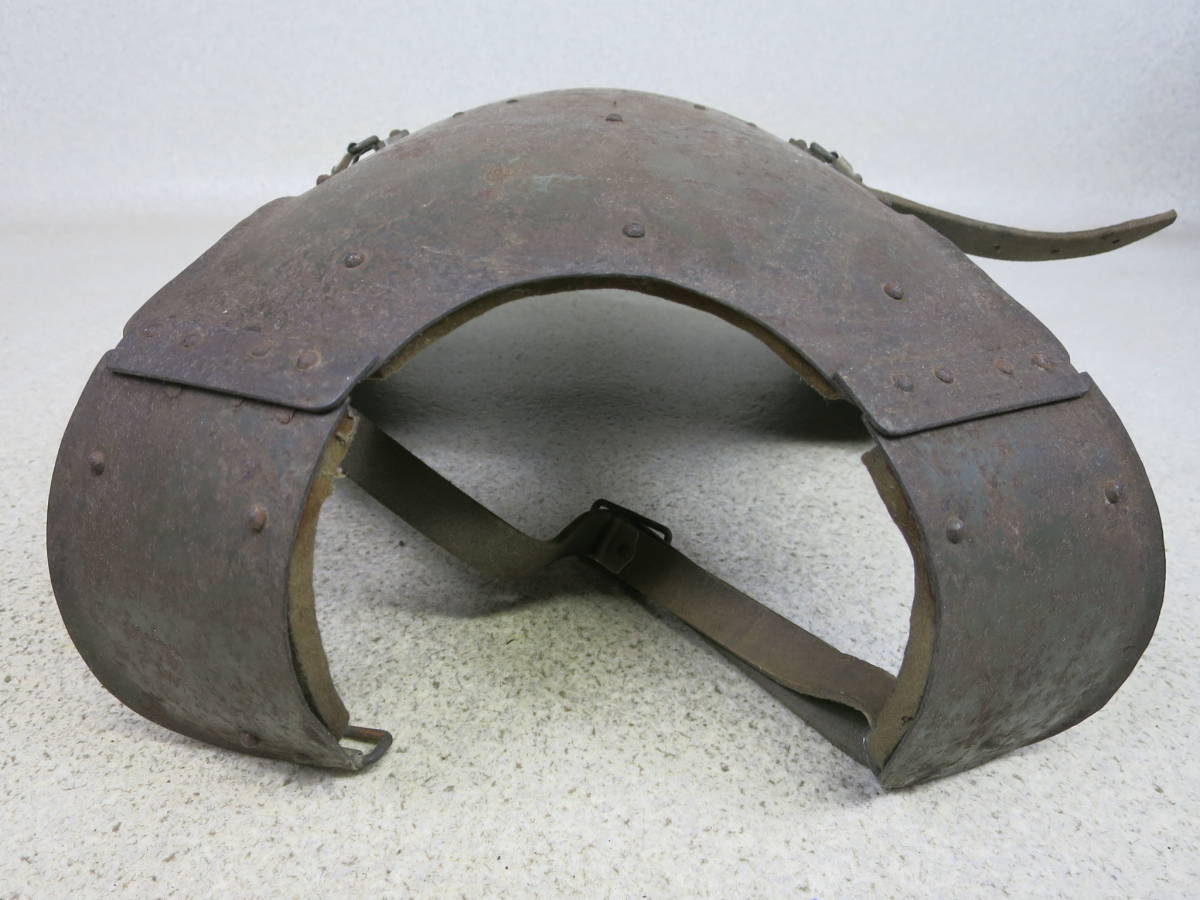

Настоящее изобретение относится к пуленепробиваемому нагруднику (кирасе), состоящему из нескольких полутрубчатых стальных пластин, изогнутых по форме груди и живота. Верхние и нижние края этих пластин накладываются друг на друга и соединяются гибким соединительным материалом в единую конструкцию. При этом край внутренней стальной пластины в месте перекрытия отгнут наружу. Устройство отличается простой конструкцией, не сковывает движений человека и обеспечивает надёжную противопульную защиту.
2. Краткое описание чертежей

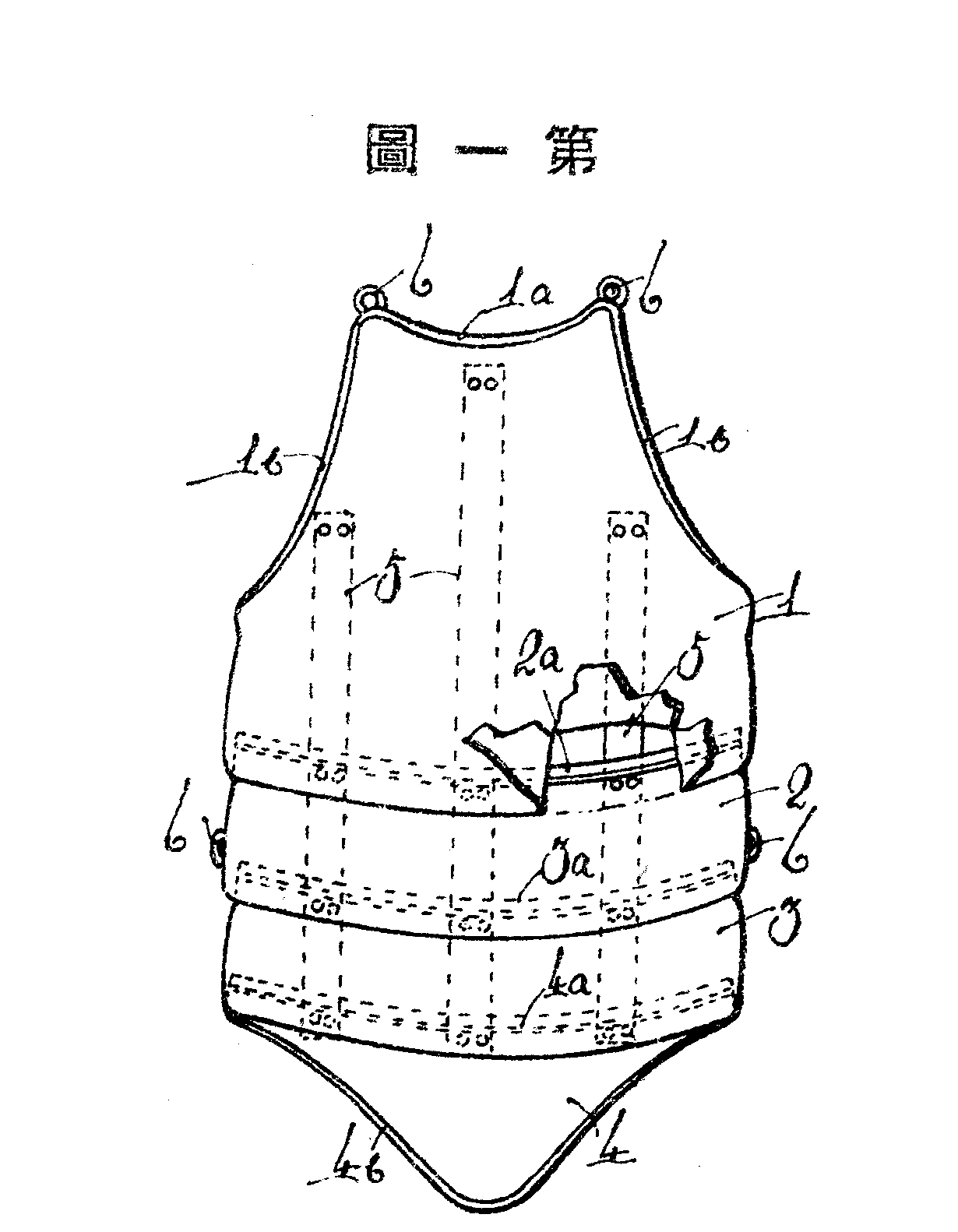

- Рис. 1 — Вид спереди с частичным разрезом пуленепробиваемого нагрудника по настоящему изобретению.

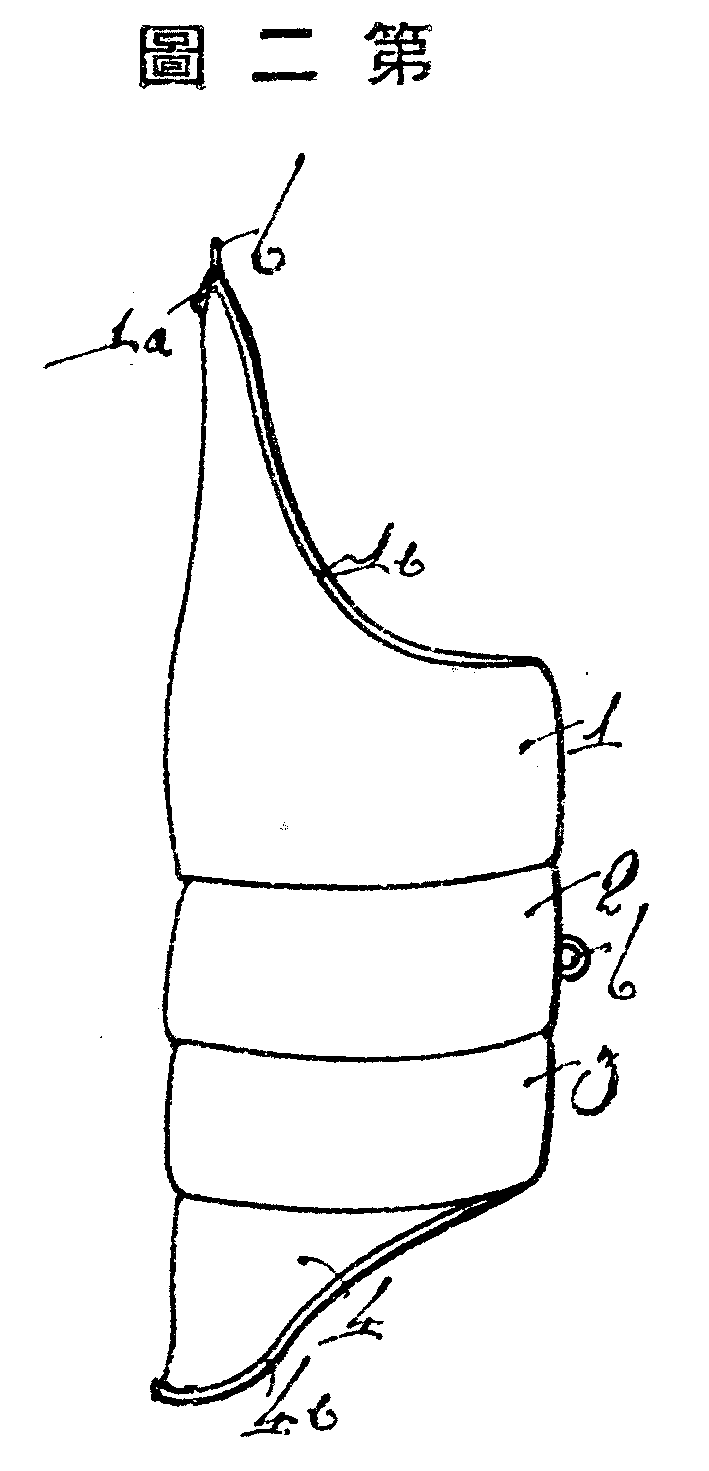

- Рис. 2 — Вид сбоку.

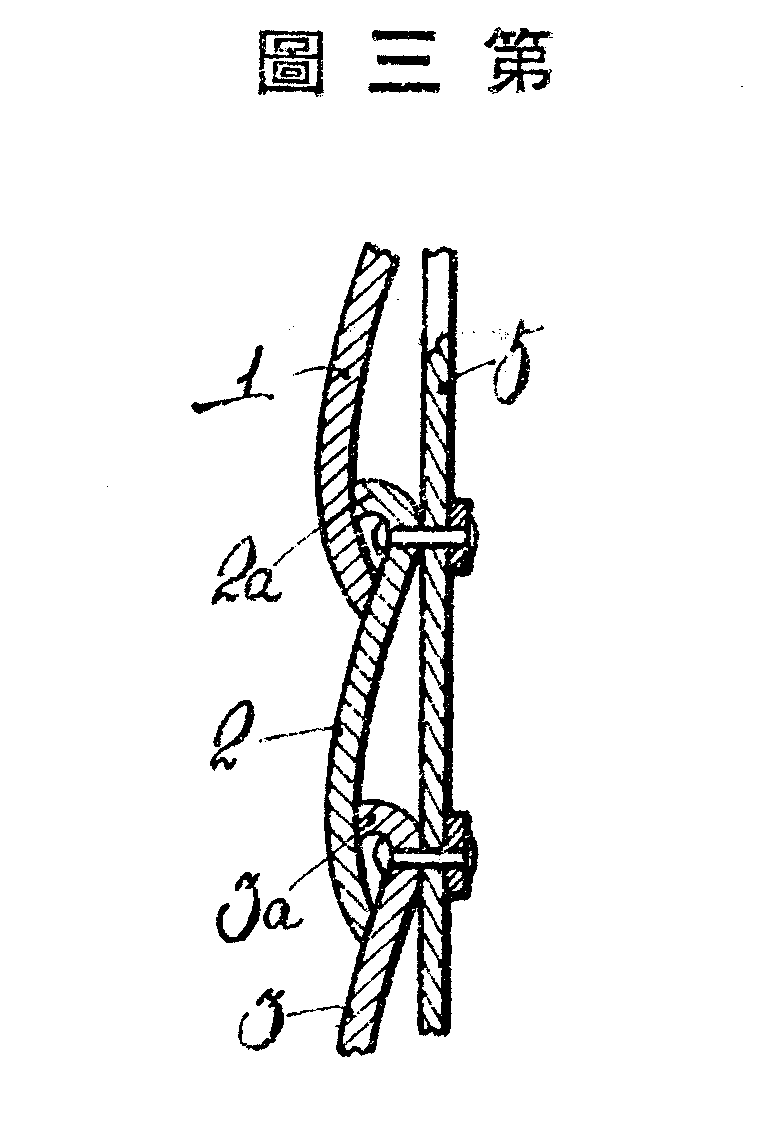

- Рис. 3 — Увеличенный фрагмент поперечного сечения.
3. Подробное описание изобретения
Настоящее изобретение предназначено для защиты всей поверхности груди и живота с помощью нескольких полутрубчатых стальных пластин (1), (2), (3), (4). Каждая пластина имеет анатомическую форму, сообразующуюся с контурами тела человека.

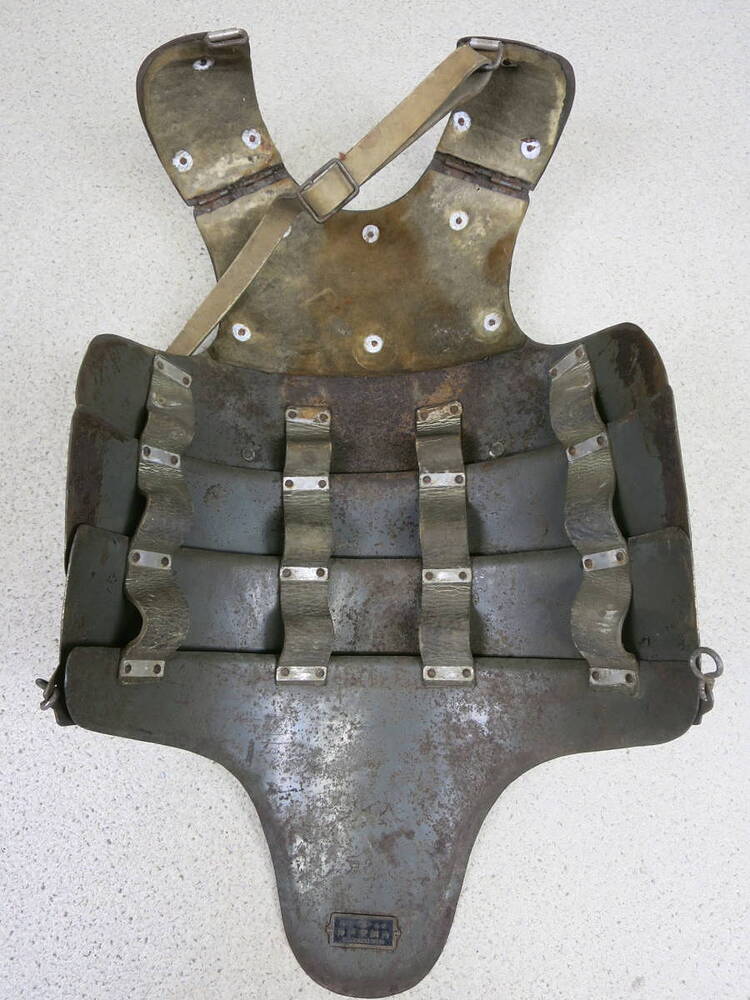

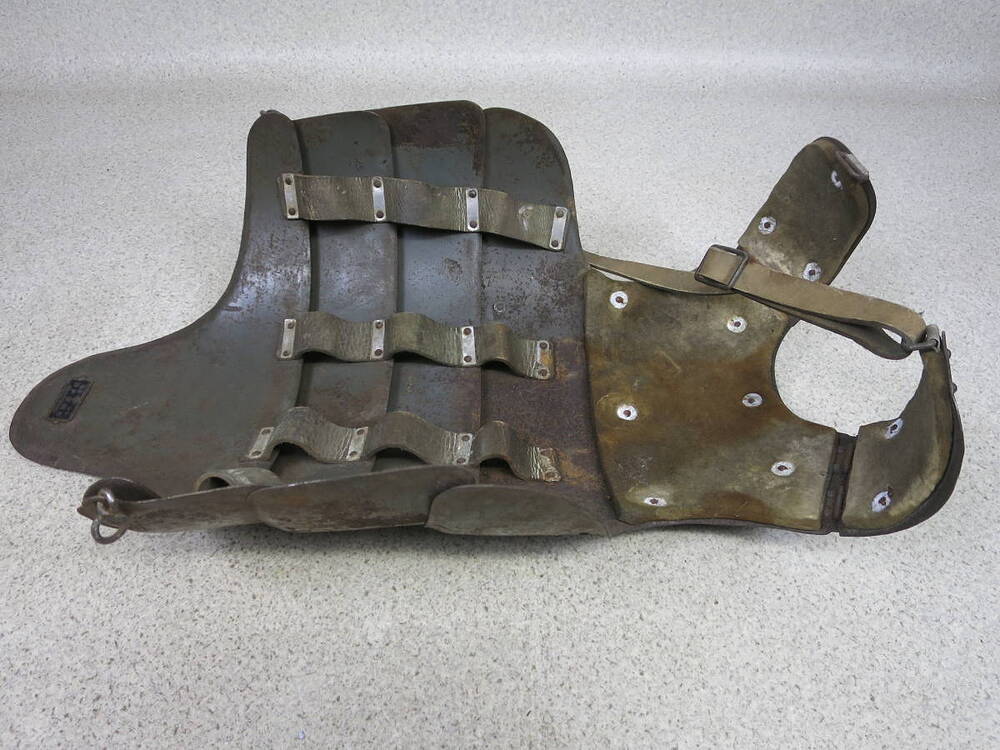

Верхние края 2a, 3a, 4a стальных пластин (2), (3), (4) последовательно перекрываются и соединяются с помощью гибких соединительных полос (5), выполненных из кожи, брезентовой ткани или аналогичного гибкого материала. Соединительные полосы (5) приклёпаны к пластинам. Край внутренней стальной пластины в зоне перекрытия загнут наружу в форме крючка.
Элементы (6) представляют собой петли для подвешивания (крепления несущих ремней), установленные на верхних и нижних краях стальных пластин (1) и (4) и изогнутые наружу.
Благодаря данной конструкции всё изделие способно свободно сгибаться и растягиваться в местах соединения пластин, а также на их верхних и нижних краях. Это не препятствует естественным движениям человека при ношении и одновременно позволяет крючкообразным загибам на краях пластин эффективно отклонять пули при попадании, повышая защитные свойства изделия.
III. ФОРМУЛА ИЗОБРЕТЕНИЯ
Пуленепробиваемый нагрудник, состоящий из нескольких полутрубчатых стальных пластин, повторяющих форму груди и живота, последовательно наложенных друг на друга своими верхними и нижними краями и соединённых в единое целое с помощью гибкого материала, отличающийся тем, что край внутренней стальной пластины в зоне перекрытия отгнут наружу в форме крючка.
14 лайков
Есть инфа сколько их примерно сделали?
Интересно, что могла сдержать?

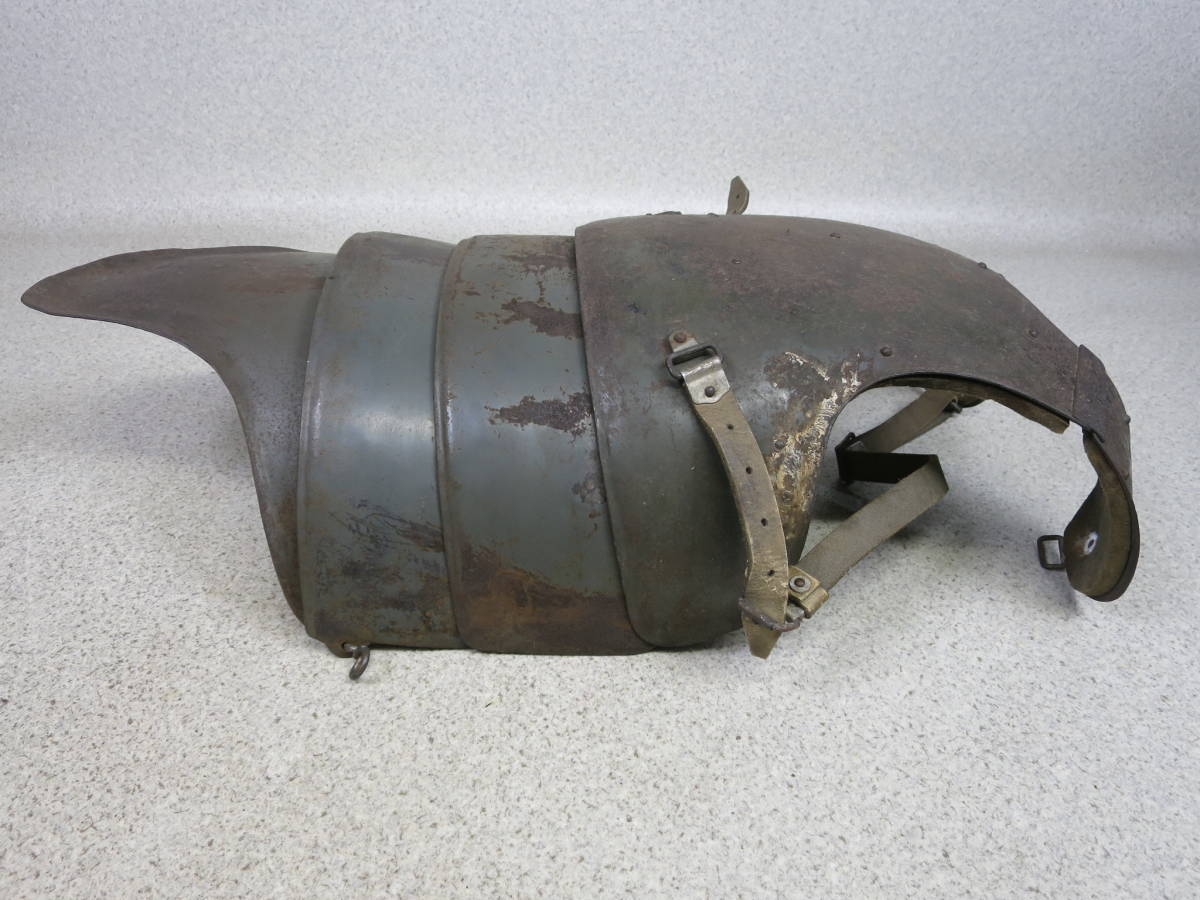

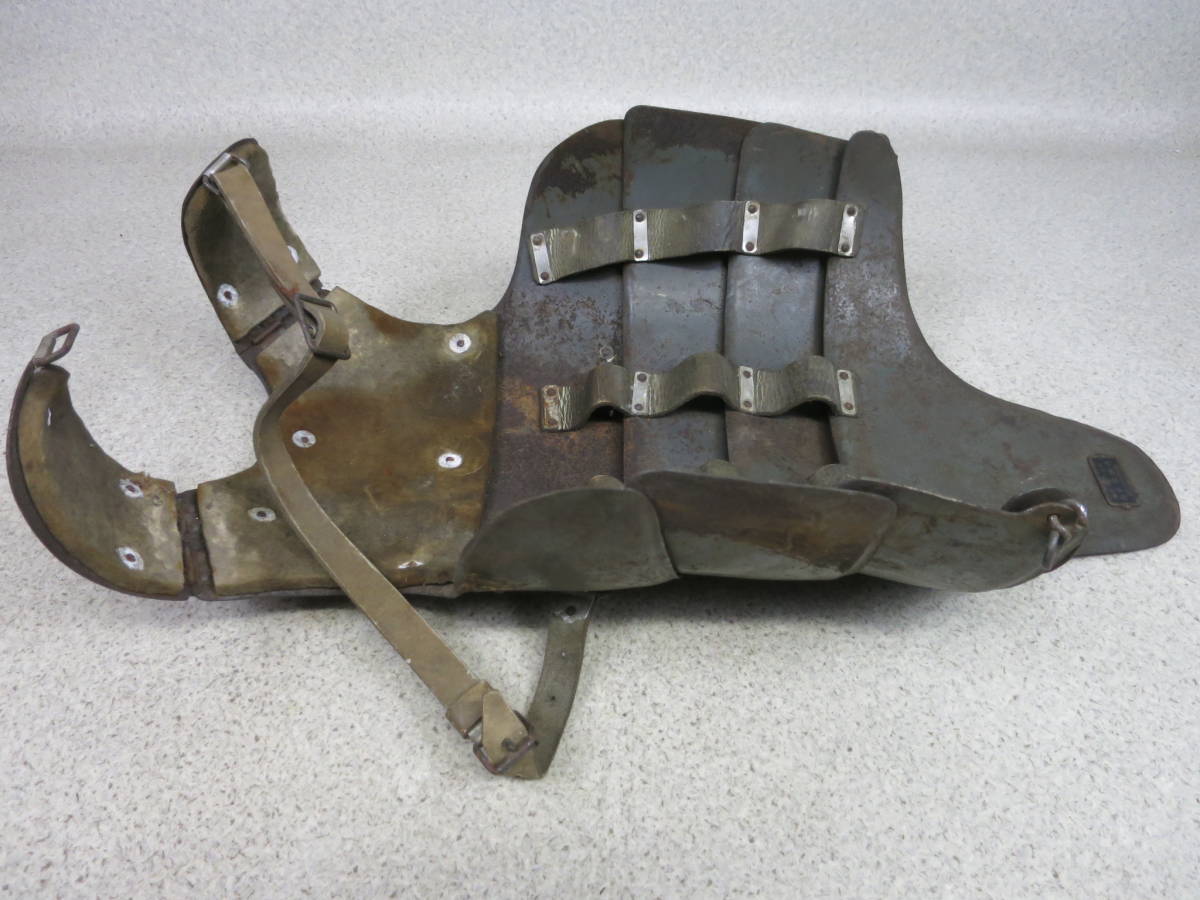

Точно не знаю, но есть множество фотографий японских солдат в кирасах и подобном снаряжении. Существовало большое количество разновидностей кирас от разных производителей, но, судя по всему, каждую модель выпускали небольшими партиями.
3 лайка
Этого очень сильно не хватает японским штурмовым инженерам
3 лайка
так же пистолетную пулю и осколки. хоть там и используется технология наслаивания , но толщина пластинок малота, да и в нижней части даже подкладки нету. по мне = советской
